浅谈纤维转盘滤布滤池工作原理


浅谈纤维转盘滤布滤池工作原理

  纤维转盘滤布滤池的转盘外毛滤布是由有机纤维堆织而成,其绒毛状表面为尼龙纤维织成,支撑体为聚酯纤维。在干燥状态下,绒毛呈直立状态,进水浸湿后,绒 毛垂下形成3~5mm的有效介质过滤深度,当量孔径只有10微米。滤布的有效深度作用:一能够存储过滤杂质,二可减小反冲洗用水量,三减少正常运行时的水头损失。 而在反冲洗状态下,绒毛又会呈直立状态,绒毛中的杂 质可以较容易排出,因此清洗彻底。纤维绒毛状态情况 如图2 所示。

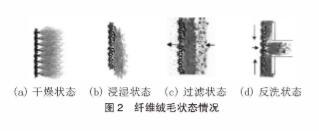

(a)干燥状态(b)浸湿状态(c)过滤状态(d)反洗状态图2纤维绒毛状态情况转盘滤布滤池整体由约为2 ~ 20个平行的过滤转盘串联起来组成,每个转盘分别是由6小块扇形组合而成 ,转盘外包裹纤维绒毛滤布,转盘固定在中央集水管上,过滤转盘内都为防腐材料。反冲洗水泵、反抽吸装 置以及配套管路阀门等组成反冲洗系统;排泥泵、排泥管道以及管路阀门组成排泥系统;转盘滤布滤池系统中,排泥泵与反冲洗水泵为共用水泵,如图3。



纤维转盘滤布滤池的流程包括:平流过滤、反冲洗清洁和排泥。其特点有过滤连续,出水水质好,耐冲击负荷;同等过滤面积情况下,系统占地面积小;反冲洗所需水量小,返回均匀,不会对前端处理和过滤工艺产生影响;泵高压反冲洗彻底,使得藻类及微生物滋生困难,因此可以不用考虑预加氯;外进内出的设计,使得漂浮物对系统影响小,同时附属设备少,维护简单方便;外进内出的设计,使得前端污泥事故对滤布的影响较小,通过反冲洗和排泥可以快速修复系统功能;采用模块设计,连接口少且易安装,因此设计和施工的周期都大大缩短。
