    产品描述

    XLC型旋流沉砂器



    【概述】

      该设备一般用于城市生活污水处理厂的初沉池前,细格栅之后,分离污水中的较大无几颗粒(一般直径大 于0.5mm)。大部分采用空气提砂,若采用砂泵提砂时一般对磨损要求较高。钢制池体适用于中小型流量使用。



    【工作原理及构造】

      原水从切线方向进入,初步形成旋流,再由叶轮形成一定的流速与流态,使粘附有机物的砂,逐渐互 相洗涤,且依靠重力和旋流阻力作用沉至砂斗中心,剥离的有机物随轴向水流向上溢走。砂斗积聚的砂经空气提升泵或砂泵提升,进入砂水分离器彻底分离,分离后的砂排至垃圾箱(筒)外运,污水回流至格栅井。

    【特点】

    1、占地面积小。

    2、沉砂效果受水量变化影响很小。

    3、砂水分离效果好,分离出的砂子含水率低率,有机物含量少,便于运输。

    4、系统采用PLC自动控制洗砂、排砂周期,运行安全、可靠。

    5、操作方便,维护简单,寿命长。

    6、鼓风机采用国外先进技术,噪音低。

    7、对周围环境影响很小,卫生条件好。

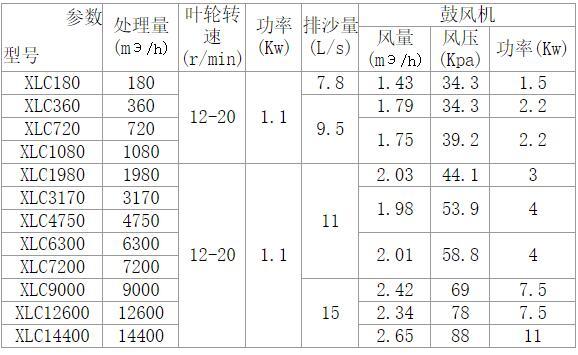

    【性能及参数】




    注:1.水力表面负荷:200m³/h。

    2.水力停留时间:20-30s。

    3.进水流速Q=(40-80%)Qmin时,V=0.6-0.9m/s; Q=Qmin时,V>1.2m/s; Q=Qmin时,V>1.2m/s;

    4.进出渠道夹角不小于270°



    【旋流沉砂池工艺流程图】








    【旋流沉砂池外形尺寸及工作方法】

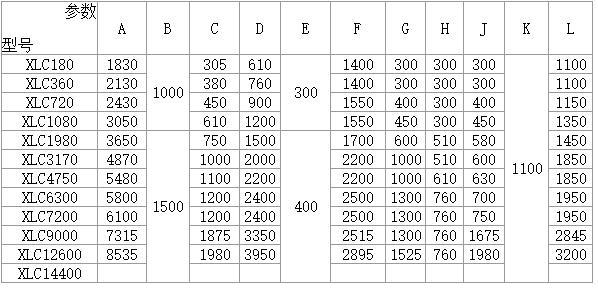

    【规格及尺寸】

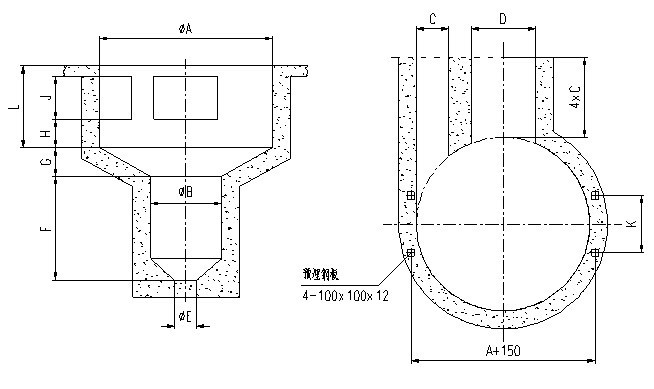

    【外形尺寸示意图】
