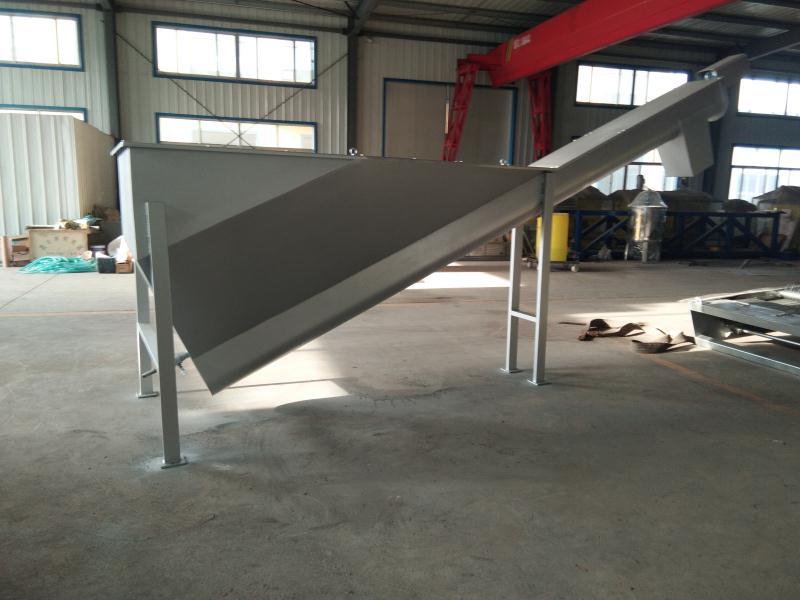

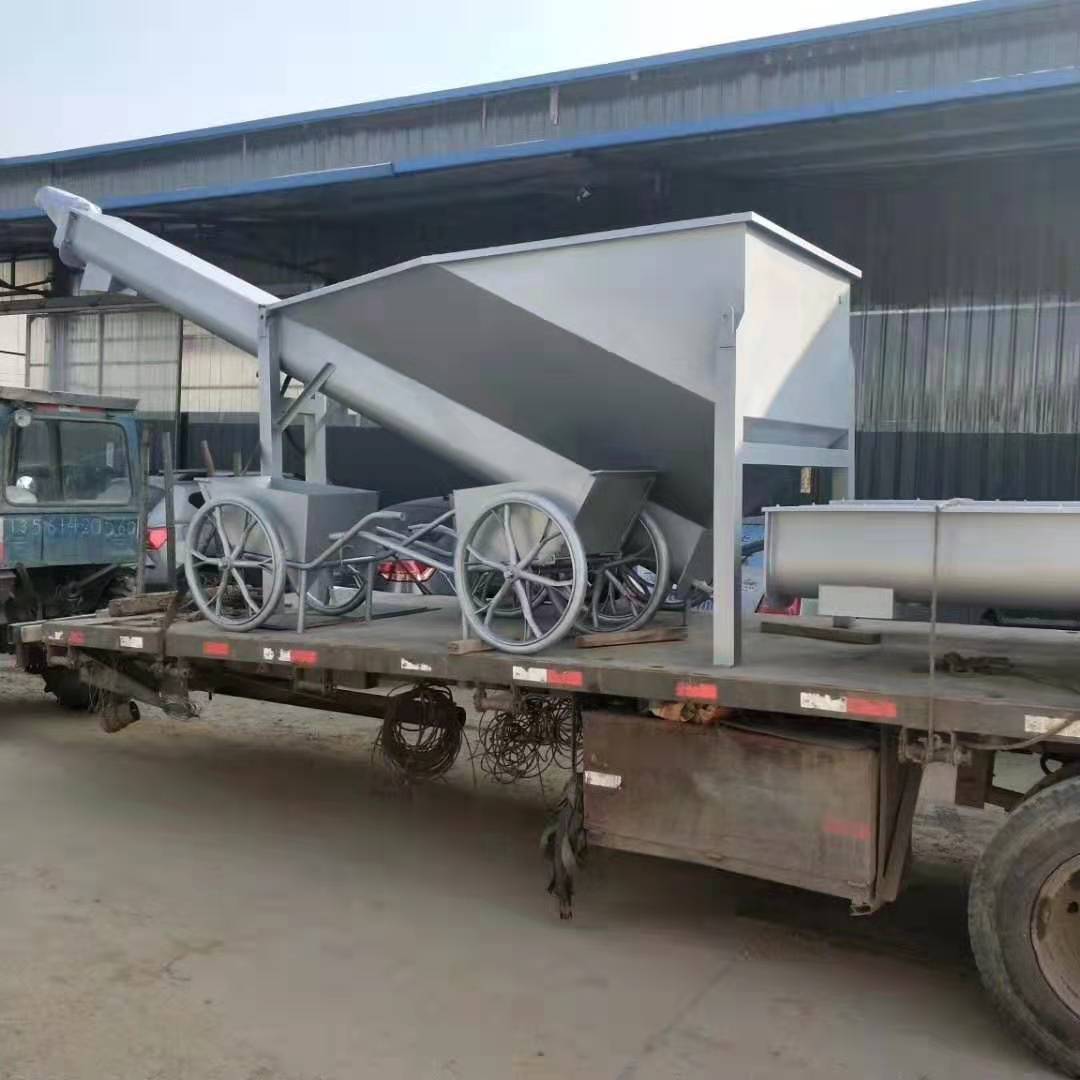

LSF型砂水分离器

零售价
0.0
市场价
0.0
浏览量:
1452
产品编号
数量
-
+
库存:
  • 地址:山东省诸城市龙都街道工业园
  • 手机:15963402906 18615083003
  • 传真:0536-6519658
  • 邮箱:sibokanghb@163.com
  • 1
    产品描述

    固液分离设备之砂水分离器

    一、设备简介



    1.工作原理

      砂水分离器用于污水处理厂沉砂池,将沉淀池排出的砂水混合液进行砂水分离。砂水混合液从分离器一端顶部输入水箱,混合液中重度较大的砂粒等因重力将沉积于槽形底部,在螺旋的推动下,砂粒沿倾斜的U型槽底提升,离开液面后继续推移一段距离,在砂粒充分脱水后经排砂口卸至盛砂桶;而与砂分离后的水则从溢流口排出并送往厂内进水池。分离效率可达96%~98% ,可分离出粒径≥0.2mm 的颗粒

    二、主要构造及材质描述:

    本机有机体、一体式减速机驱动装置、倾斜排砂槽体,耐磨尼龙衬板及无轴螺旋组成,通常设备的安装角度在 20° ~30 °之间可选

    1.机体:

      结构为不锈钢焊接,设置有锥形槽体,槽体盖,进水口,溢流口,设置有螺旋槽体,栅条截面为U形。整体焊接组装,消除焊接应力。

    U型槽体内部衬有耐磨尼龙板,设置特殊压块安装。

    2.主传动部分:

      包含驱动电机减速机,传动轴承壳。电机减速机为XLED42-0.75kw,与传动轴承壳法兰连接。传动轴承壳为深沟球轴承与推力球轴承组合套装式,传动主轴与螺旋轴法兰连接,设置万向连接。

    3.螺旋体:

      螺旋体为无轴螺旋,材质不锈钢304,热碾压成型制作,消除内应力。

    三、选型步骤

    1.型号说明



    2.确定设备型号

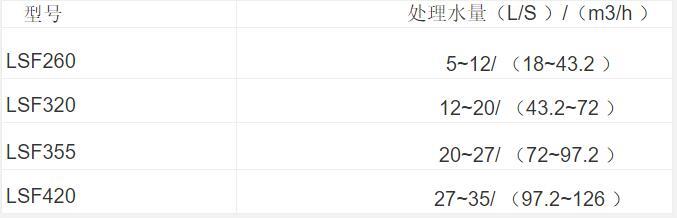

      根据客户提供处理水量确定设备型号,常见型号:LSF260 、LSF320 、LSF355 、LSF420 ,处理水量参数见下表








    例如,处理水量为20m3/h ,则选择LSF260即可。

    附:螺旋体的直径


    关键词:
    砂水分离
    除砂机
    固液分离
